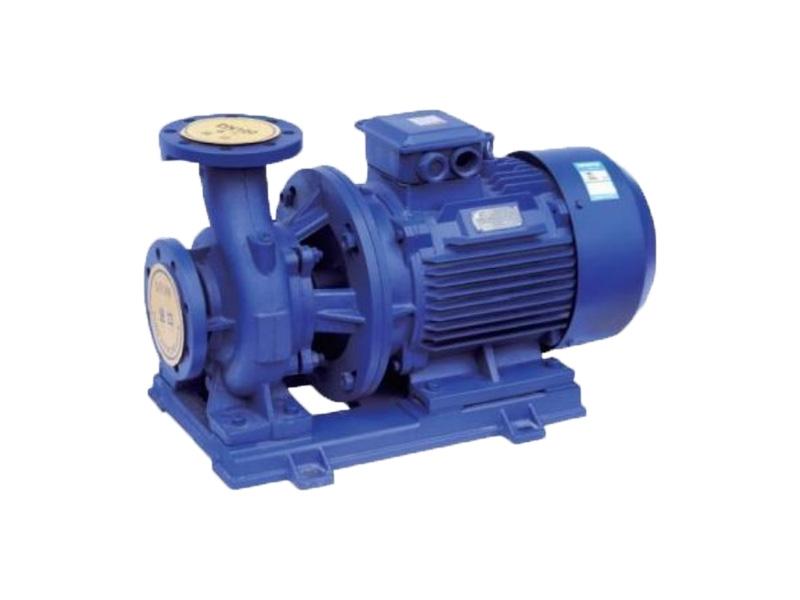

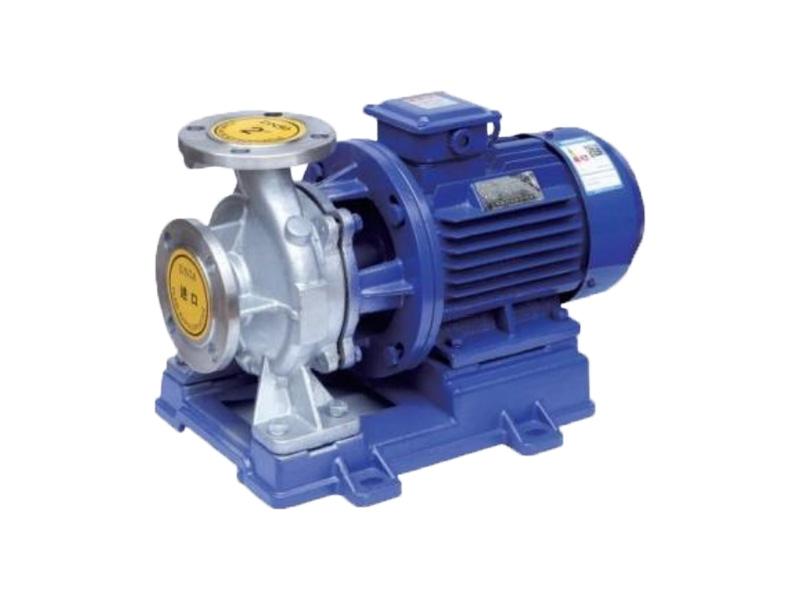

ال مضخة الطرد المركزي الأفقية ISW هو تصميم أحادي المرحلة وشفط واحد لنقل السوائل بكفاءة في خطوط الأنابيب وأنظمة التدفئة والتهوية وتكييف الهواء وإمدادات المياه.
مو:
1طَرد:
Customziedلون:
Customziedمادة:

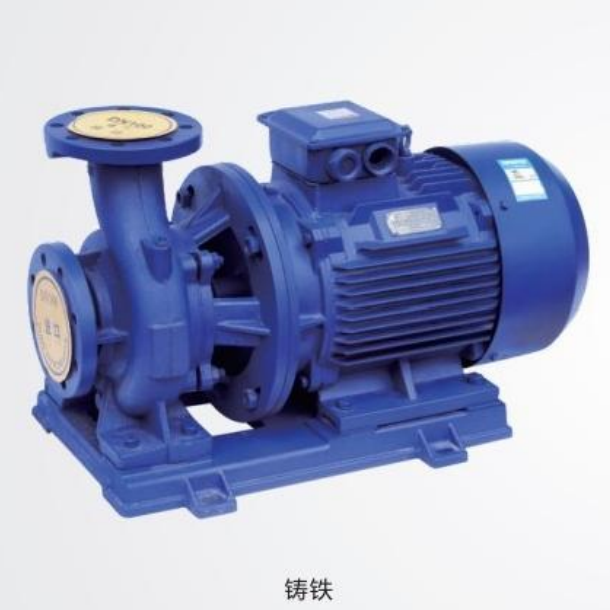

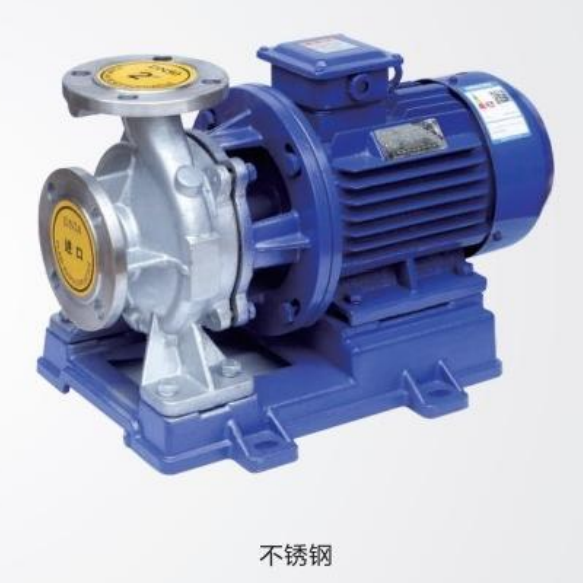

Cast iron/Stainless steelدرجة حرارة العمل:
≤40℃
نظرة عامة على المنتج
صُممت مضخات الطرد المركزي الأفقية من سلسلة ISW، ISWR، ISWH، ISWY، ISWHY، ISWD، ISWRD، ISWHD، ISWYD، وISWHYD بناءً على معايير أداء مضخات الطرد المركزي من نوعي IS وIR، بما يتوافق مع معيار ISO 2858. باستخدام نماذج هيدروليكية محلية متطورة وتصميم مُحسّن، تُمثل هذه المضخات جيلًا جديدًا مثاليًا من منتجات المضخات الأفقية عالية الكفاءة والموفرة للطاقة.
ظروف التشغيل
أقصى ضغط تشغيل لنظام المضخة هو 1.6 ميجا باسكال، أي أن مجموع ضغط شفط المضخة وضغطها يجب أن يكون أقل من 1.6 ميجا باسكال. (إذا تجاوز ضغط النظام 1.6 ميجا باسكال، يُرجى تحديد ذلك عند الطلب لاستخدام الفولاذ المصبوب في مكونات تدفق المضخة وتوصيلها). صُممت المضخة للتعامل مع الماء النظيف أو سوائل أخرى ذات خصائص فيزيائية وكيميائية مماثلة. (في حال احتواء الوسط على جزيئات دقيقة، يُرجى توضيح ذلك عند الطلب لتزويده بأختام ميكانيكية مقاومة للتآكل). يجب ألا تتجاوز درجة الحرارة المحيطة 40 درجة مئوية، ويجب ألا يتجاوز الارتفاع 1000 متر، ويجب ألا تتجاوز الرطوبة النسبية 95٪.
التطبيقات الرئيسية
1. مضخة المياه النقية الأفقية ISW مُصمم لنقل المياه النظيفة والسوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المشابهة. مناسب لإمدادات المياه/الصرف الصحي في المناطق الصناعية والحضرية، وضغط المباني الشاهقة، وري الحدائق، وتعزيز مكافحة الحرائق، والنقل لمسافات طويلة، وتوزيع أنظمة التدفئة والتهوية وتكييف الهواء، وتوزيع مياه الحمامات الساخنة/الباردة، ومطابقة المعدات. درجة حرارة التشغيل: درجة الحرارة ≤ 80 درجة مئوية .
2. مضخة الماء الساخن الأفقية ISWR/ISWRD يُستخدم على نطاق واسع في تدوير الماء الساخن وضبط الضغط في الغلايات (صناعات الطاقة، والمعادن، والكيماويات، والمنسوجات، وصناعة الورق، والفنادق، والحمامات، وغيرها) وأنظمة التدفئة الحضرية. درجة حرارة التشغيل: درجة الحرارة ≤ 120 درجة مئوية .
3. مضخة كيميائية أفقية ISWH ينقل السوائل غير الصلبة، المسببة للتآكل، واللزوجة الشبيهة بالماء. مثالي لصناعات البترول، والكيميائيات، والمعادن، والطاقة، وصناعة الورق، والأغذية/الأدوية، والألياف الصناعية. درجة حرارة التشغيل: -20 درجة مئوية ~ +120 درجة مئوية .
4. مضخة زيت خط الأنابيب الأفقي ISWB : ينقل البنزين والكيروسين والديزل وغيرها من السوائل القابلة للاشتعال/الانفجار. درجة حرارة التشغيل: +20 درجة مئوية ~ +120 درجة مئوية .
ميزات المنتج
1. هيكل مدمج : يدمج التصميم الأفقي المضخة والمحرك في وحدة واحدة، مما يوفر مظهرًا أنيقًا وحجمًا أصغر بنسبة 30% مقارنةً بالمضخات الأفقية التقليدية. بفضل محركها الخارجي الحاصل على تصنيف IP54، يمكن تشغيلها بدون حجرة مضخة، وهي مناسبة للتركيب الخارجي.
2. تشغيل سلس وهادئ : يضمن التركيز العالي أداءً مستقرًا. يُغني التوصيل المباشر بين المحرك والمضخة عن المكونات الوسيطة، مما يُقلل الاهتزاز والضوضاء. يُطيل المكره المتوازن ديناميكيًا عمر المحمل ويُحسّن بيئة التشغيل.
3. ختم ميكانيكي ممتاز : تعمل الحلقات الديناميكية/الثابتة المصنوعة من سبائك صلبة على تعزيز مقاومة التآكل، مما يضمن تشغيلًا خاليًا من التسرب وعمر خدمة أطول.
4. التصميم الهيدروليكي المتقدم : كفاءة محسنة وأداء متفوق مع نموذج المكره المبتكر.
5. تفاصيل هيكلية فريدة : يتميز بوجود فتحة تصريف في قاعدة المضخة وصنابير ضغط على شفاه المدخل/المخرج لسهولة الصيانة والمراقبة.
6. تكوين صديق للأنابيب : يُسهّل المدخل الأفقي والمخرج الرأسي الصاعد تخطيط خط الأنابيب وتركيبه.

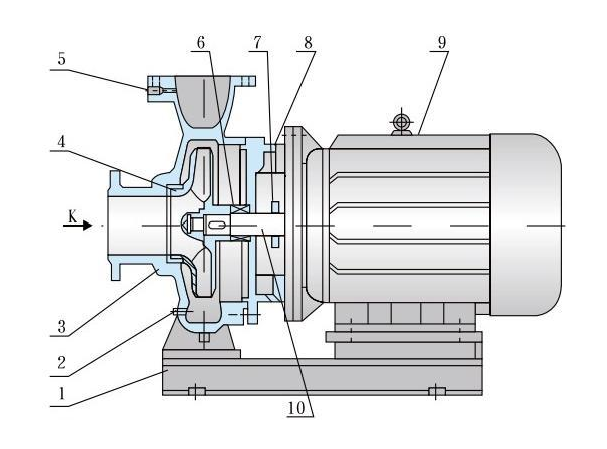

مخطط هيكلي
| 1 | قاعدة |
| 2 | فتحة التصريف |
| 3 | جسم المضخة |
| 4 | المكره |
| 5 | صنبور الضغط |
| 6 | الختم الميكانيكي |
| 7 | حلقة الاحتفاظ بالماء |
| 8 | الغلاف النهائي |
| 9 | المحرك |
| 10 | رمح |
انظر الرسم التخطيطي :
تتكون الوحدة من ثلاثة أجزاء: المضخة والمحرك والقاعدة يتكون هيكل المضخة من جسم المضخة، الدافع، غطاء المضخة، الختم الميكانيكي ، ومكونات أخرى. إنه مضخة طرد مركزي أفقية أحادية المرحلة، ذات شفط واحد ، مع تقسيم جسم المضخة والغطاء في الجزء الخلفي من المكره (تصميم نصف خلفي).
تتميز معظم المضخات بـ حلقات مانعة للتسرب على كلا الجانبين الأمامي والخلفي للمكره ، جنبا إلى جنب مع ثقوب التوازن على الغطاء الخلفي لمقاومة الدفع المحوري على الدوار.
أ. تصميم التدفق : مدخل أفقي محوري، مخرج رأسي صاعد.
ب. تكوين العمود : المضخة والمحرك متحدا المحور. يستخدم امتداد عمود المحرك محامل كروية ذات تلامس زاوي مزدوج لتحقيق التوازن الجزئي للقوة المحورية المتبقية.
ج. التثبيت : مقترن بشكل مباشر دون الحاجة إلى محاذاة؛ قاعدة مشتركة مع عوازل الاهتزاز من النوع IG لتقليل الاهتزاز.
آحرون
إنه يتميز ببطانة فلور لمقاومة تآكل ممتازة.
